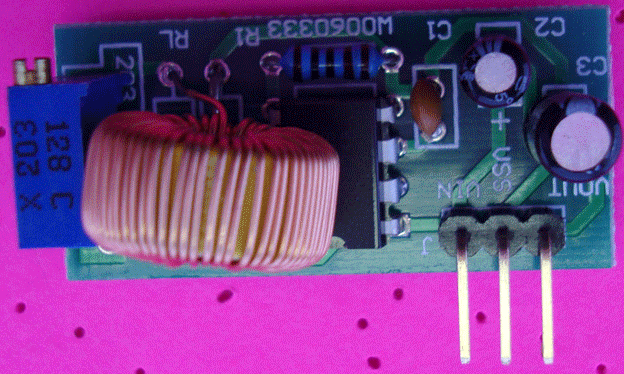

液晶显示驱动电源DC-DC

该电源采用了集成电路MC34063 DC-DC芯片的负电压生成电源，板上设计可调电位器，具体调节指标如下，不过，现在液晶模组一般把负压直接做到模组上居多，这种外设计一般很少用了，负压模块指标如下：

输入电压：DC  5V；

输入电流：空载65MA；

输出电压；-2至-24V可调；

输出电流；最大50MA；

调节方式；内置电位器；

结构尺寸及引脚图：（单位：MM）
