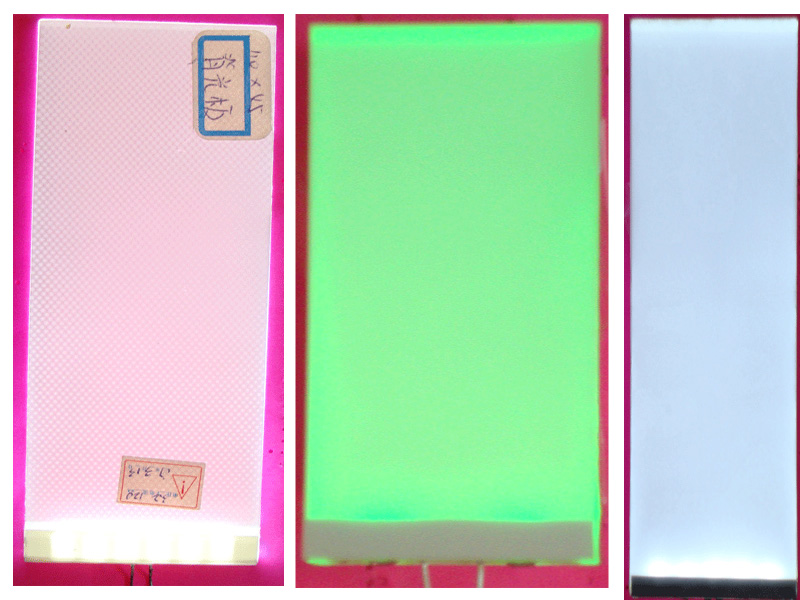

背光模组
一、背光模组简介：
背光模组(Back light module)为液晶显示器面板(LCD panel)的关键零组件之一，由于液晶本身不发光，背光模组之功能即在于供应充足的亮度与分布均匀的光源， 使其能正常显示影像。LCD面板现已广泛应用于监视器、笔记型电脑、數位相机及投影机等具成长潜力之电子产品，因此带动背光模组及其相关零组件的需求持续成长，在面板低价化的刺激下，又以笔记型电脑及LCD监视器等大尺寸用面板需求最大，为背光模组需求成长的主要动力來源,也是背光模组为LCD 面板第二大关键零组件。
背光模组为LCD 面板第二大关键零组件。
二、背光模组類别：
一般而言，背光模组可分为前光式(Front light )与背光式(Back light)兩种，而背光式可依其规模的要求，以灯管的位置做分類，发展出下列三大结构：
(1) 侧光式(Edge lighting)结构：发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18吋以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人數位助理(PDA) 、笔记型电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。
(2) 直下型(Bottom lighting)结构：超大尺寸的背光模组，侧光式结构已经无法在重量、消费电力及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出來。光源由自发性光源(例如灯管、发光二极体等)射出藉由反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多之灯管，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简易化等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV ，其高消费电力(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。
(3) 中空型结构：随着影像要求的尺吋增加，LCD也朝更大尺寸的方向发展，现在这類超大型的LCD被拿來当作监视器及璧挂式电视，不仅要求大画面、高亮度及轻量化，在电器上亦要求高功率下的低热效应，近年來发展的中空型结构的背光模组，使用热阴极管作为发光源。此结构以空气作为光源传递的媒介，光源向下被稜镜片与反射板对方向调整及反射后，一部分向上穿过导光板并出射于表面，另一部分因全反射再度进入中空腔直到经折反射作用后穿过导光板出射，而向上的光源或直接进入导光板出射，或经一連串哲反射作用再出射：导光板的形狀为楔型结构，目的在求均一化的效果。
三、背光模组关键之光学零组件介绍：
背光模组主要系提供液晶面板一均匀、高亮度的光源，基本原理系将常用的点或线型光源，透过简洁有效光机构转化成高亮度且均一辉度的面光源产品。一般结构为利用冷阴极管的线型光源经反射罩进入导光板，转化线光源分布成均匀的面光源，再经扩散片的均光作用与稜镜片的集光作用以提高光源的亮度与均齐度。在此我们就背光模组的几个基本构成组件做些介绍。
四、背光模组组成：发光源（Light source）、导光板(light guide plate)、胶框（housing)、反射片(Reflector)、扩散片（Diffuser）、增光片（BEF、棱镜片）、黑白胶（Curtain Tape）等。由于背光要求越来越薄，所以有部份需加铁框（METAL FRAME)。
RGB LED
-
LED发光原理 利用p型材质(电洞)及n型材质(电子)，通入顺向电压，电子与电洞于pn接面结合而产生光 。
-
LED种类
-
二波长与三波长LED演色性差异
-
不同LED在IVO MN上的应用
- IVO 19MN 采用2 wavelength LED，NTSC达到69.05%
- IVO 19MN 采用3 wavelength LED，NTSC达到79.63%
- IVO 19MN 采用 RGB3 Chip LED，NTSC达到97.53%
-
Color Enhancement
所谓Color enhancement技术，就是对HSB颜色空间做相应的调整，让影像图片色彩感受更加强烈。
Color enhancement提供六轴（R、G、B、C、M、Y）色彩独立调整，各个色系在调整时不会相互影响，方便得到我们想要的颜色。此外，还会对影像讯号进行锐利强化，使影像更为鲜活、逼真。
我们将Color enhancement技术做在笔记型电脑之液晶显示器面板上，可以通过OSD来选择Color enhancement的开与关，以满足广大用户不同需求。
下列照片为我们实际模组点亮之效果图，其中左半面为Color enhancement on，右半面为Color enhancement off。
-
蓝相液晶
蓝相液晶的特殊结构状态和场致双折射机制使蓝相液晶的响应速度极快，可达到亚毫秒量级，既可以满足高速高容量液晶显示器的需求，也可以满足高速光通讯的一些重要元器件的性能要求蓝相液晶呈现准光学各向同性，无偏振依赖性，使蓝相液晶显示的视野角非常宽广，并且无需光学补偿膜，大大降低了液晶显示的制作成本。应用前景非常广阔。
-
PET广视角
PET广视角高清技术模式具有视角广，色偏低的特点，是高阶产品采用的一种显示模式。通过液晶的选用，减少PET像素区域的暗区，增加有效的开口率，可实现透过率增大，实现透过率高，对比度高的样品。
-
3D显示屏/2D显示增亮模式应用技术
主要利用液晶透镜的可调谐性，利用液晶透镜工作在不同的模式，既可实现裸眼3D高亮显示，也可实现2D增亮显示，通过背光控制可实现节能显示。另外，2D/3D可切换显示解决了局部文字2D显示和图像3D显示的需求。
-
氧化物TFT技术
氧化物TFT相对于a-Si TFT具有制备温度要求低，迁移率高等优势，可应用于高频显示和高分辨率显示产品，且相对于低温多晶硅TFT制造领域具有设备投资成本低、运营保障成本低等优点。
|
